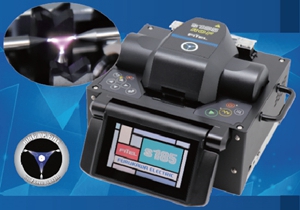

三电极超大芯径熔接机
S185ROF

用途广泛:用于光器件制造商,研发机构,学校实验室等光器件生产和研究领域

精致紧凑:区别于传统桌面作业,其小巧紧凑的结构设计能适用室内室外任何需求

※大芯熔接——最粗熔接800um光纤

※独特放电——古河三电极电弧专利,环绕高温放电使离子区更宽,确保熔接质量

※结构紧凑——重量轻

※超低损耗——三电极均匀加热光纤,降低不同包层直径光纤熔接的损耗




三电极熔接
三电极电弧专利
三电极熔接示意图


                           技术参数

描述

S185ROF

  熔接加热源

ROF(放电环,三电极放电技术)

  适用光纤

SM, MM, DS, NZDS, High-Index, EDF, LDF

  包层直径

125 to 800μm

  涂覆层直径

160 to 2000μm(光纤夹具) 160 to 900μm (涂覆层夹持熔接)

  光纤切割长度

5mm  (涂覆层夹层熔接)

  典型熔接损耗

SM(ITU-T G652): 0.014dB

  典型消光比

------

  回波损耗

>60dB

  典型熔接时间

15s (SM包层夹持熔接)

  拉力测试

1.96 (+0% to +20%)

  适用热缩管长度

10-60mm

  典型加热时间

35s (S922:40mm sleeve)

  熔接程序

Max.200

  加热程序

Max.100

  熔接数据存储

Max. 1000(包括熔接前后的4幅图像)

  光纤图像放大倍数

104X, 278X or 556X

  尺寸

210W x 180D x 150H mm

  重量(不含电池)

4.55kg

  显示器

4.3英寸彩色LCD触摸显示屏

  数据传输

USB ver. 2.0 type A: 1 port USB ver. 2.0 mini B: 1 port

  操作温度

0-40

  存储温度

-40-60

  温度

0-90%(不结露)

  电源

AC100 - 240V (50/60Hz)
