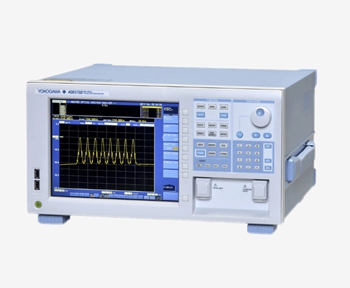

光谱分析仪 AQ6370D

横河光谱分析仪

AQ6370D(600 ~1700nm)

此型号是对用于电信领域中的光元件与系统测试和定型的理想机型

AQ6373(350~1200nm)

此型号适用于可见光和近红外光谱区域的光测量

AQ6375(1200~2400nm)

此型号用于在延长近红外和短波红外区域需要检测发射信号并特征测量

产品特点

※高动态范围:最大78dB

※空间输入.高灵敏度:-90dB

※高分辨率:20pm

                                   技术参

型号

AQ6370D-10

AQ6370D-20

 适用光纤

SM(9.5/125um) GI(50/125um/62.5/125um)

 波长范围

600 1700nm

 波长精度

±0.02nm(1520~1580nm)
±0.02nm(1580~1620nm)
±0.04nm(1450~1520nm)
±0.10nm(全波长范围)

±0.01nm(1520~1580nm)
±0.02nm(1580~1620nm)
±0.04nm(1450~1520nm)
±0.10nm(全波长范围)

 波长分辨率设置

0.020.050.10.20.512nm

 波长分辨率精度

±5%(1450~1620nm,分辨率设置: 0.1nm

执行分辨率校准功能后,分辨率校准波长)

 波长重复性

±0.005nm(1分钟)

 最小采样分辨率

0.001nm

 采样点数

101~50001AUTO

 最大动态范围

73dB

73dB

 回波损耗

35dB

 型号

AQ6373

AQ6375

 适用光纤

SMGI(50/125μm62.5/125μm)

大芯径光纤(高达800μm)

SMGI(50/125μm62.5/125μm)

 波长范围

350 1200nm

1200 2400nm

 波长精度

±0.05nm(633nm)、±0.20nm(400~1100nm)
(
633nm He-Ne激光器进行波长校准后)

±0.05nm(1520~1580nm)、±0.10nm(1580~1620nm)
±0.50nm(全波长范围)

 波长分辨率设置

  0.020.050.10.20.512510nm(全波长范围)0.01nm(400~470nm)

  0.050.10.20.512nm

 最小采样分辨率

          0.001nm



 采样点数

101~50001AUTO

 最大动态范围

60

55

 其他

标准内置自校准光源
