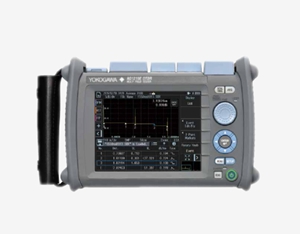

OTDR AQ1210系列

* 安全可靠:坚固设计适合在任何恶劣现场

* 操作方便:多点触屏与硬键按钮双操作模式、轻松查看分析结果

* 快速启动:闪电开机、多任务处理、无线连接可快速获得测量报告

* 迷你外形:重量大约1kg

* 电池寿命:可连续工作10小时

* 供电便捷:可选用USB供电


                                                     技术参数

型号

AQ1210A

  波长

1310±25/1550±25

  光端口数量

1

  适用光纤

SM (ITU-T G.652)

  距离范围(Km

0.1 ~ 256

  脉宽(ns)

5 ~ 20000

  事件盲区(m)

0.75

  衰减盲区(m)

4

  PON盲区(m)

35

  动态范围(dB)

37/35

  损耗测量精度

±0.05dB/dB

  回波损耗测量精度

±2dB

  采样点数量

最多256000

  采样分辨率

最小5cm

  最小读出分辨率

水平轴:1cm,垂直轴:0.001dB

  距离单位

kmmilekft

  距离测量精度

± (0.75m+测量距离×2×10 -5 +采样分辨率)

  群折射率

1.30000 ~ 1.79999 (步进值0.00001)

  光连接器

SCFCLCSC/APC连接器

  测量项目

距离、损耗、回波损耗、任意两点间的回波损耗、dB/km

  分析

多曲线分析、双向曲线分析、曲线差异分析、区间分析、

自动事件搜索、通过/失败判断、光纤端面检测(选件)

  其他功能

多光纤测量、参考光纤比较、工作完成通知、智能链路分析、

远程控制、Web服务器、生成报表

  激光类别

Class 1M (IEC 60825-1:2007GB 7247.1-2012)

Class 1 (EN 60825-1: 2014)

  显示器

5.7英寸彩色TFT LCD

(分辨率: 640×480,多点触控电容式触摸屏)

  接口

USB 2.0 type-A × 2: USB大容量存储设备、光纤检测探头、

USB无线网卡(LANWLAN)

  存储

内部1000条曲线,外部: USB存储

  文件格式

保存: SORCSVSETSMPBMPJPG、报告 读取: SORSETSMP

  电源要求

USB电源(Type-C)DC5V ±5%,最大3A

  电池

类型锂离子聚合物

操作时间10小时(Telcordia GR-196-CORE Issue 220109)

  环境条件

操作温度: -10 ~ 50˚C (电池充电时10 ~ 35˚C),操作湿度: 5 ~ 90%RH (非凝结)

存储温度: -20 ~ 60˚C,存储湿度: 0 ~ 90%RH

  辐射

EN 61326-1 Class AEN 55011 Class A Group1

  抗扰度

EN 61326-1 Table2

  激光安全标准

EN 60825-1: 2014IEC 60825-1: 2007GB 7247.1-2012

FDA 21CFR1040.101040.11

  环境法规标准

EN 50581

  尺寸

210mm (W)×148mm (H)×69mm (D) (保护部分除外)

  重量

1kg (含电池)
