新技术、新革命

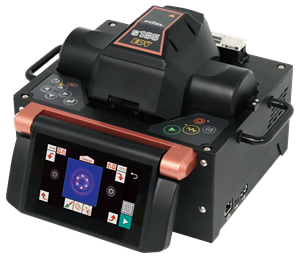

古河推出185系列新型端面对准机型。S185EDV采用精密端面对准系统熔接具有复杂内部结构的光纤：中空光纤、PCF(光子晶体)光纤和多星光纤等。精密的双侧图像重合对准，特殊的横截面双观察获得更多的光纤结构信息，确保最佳熔接。
产品特点：
※双反射镜系统，可同时观察两侧的光纤端面
※高对准精度0.1度
※可调节LED锐化光纤图像
※使用彩色滤波器辅助对准
※可用侧面对准模式熔接传统光纤
※体积小巧，重量轻，携带方便
可熔接具有复杂内部结构的光纤
双反射镜系统
标准配置
可选夹具
技术参数
|
项目名称 |
S185EDV |
|
适用光纤类型 |
SM,MM,DS,NZDS,High-Index,EDF,LDF,PMF,MCF |
|
包层直径 |
125-500μm |
|
涂覆直径 |
160-1300μm（光纤夹具） 160-900mm（夹涂覆层熔接） |
|
光纤切割长度 |
6mm（夹涂覆层熔接） 8-10μm（夹包层熔接） |
|
熔接损耗 |
SM:0.014dB |
|
消光比 |
PANDA:40dB(角度偏移0.6°) |
|
回波损耗 |
＞60dB |
|
熔接时间 |
15s（单模，包层夹持） 50s（PANDA光纤，包层夹持） |
|
拉力测试 |
1.96N |
|
热缩管长度 |
10-60mm |
|
典型加热时间 |
35s（40mm热缩管） |
|
熔接程序 |
最大200组 |
|
加热程序 |
最大100组 |
|
熔接数据存储 |
最多1000组数据包含4个熔接图像 |
|
熔接图像 |
104X，278X，556X（侧面观察） 64X（端面观察） |
|
尺寸 |
210Wx180Dx165Hmm |
|
重量 |
4.9kg |
|
显示器 |
4.3”彩色LCD触摸屏 |
|
数据输出 |
USB2.0 |
|
电池容量 |
典型60次熔接/加热过程 |
|
操作温度 |
0-40℃ |
|
存储温度 |
-40-60℃ |
|
湿度 |
0-90%（不结露） |
|
电源 |
AC：100-240V（50/60Hz） |
